Кабелеукладчики состоят из отрезков траковой цепи. Траковая цепь содержит полузвенья, которые в сложенном состоянии образуют канал для кабелей и шлангов. Один конец цепи шарнирно закрепляют на комбайне, цепь укладывают в желоб, укрепленный на завальной стороне скребкового забойного конвейера. Второй конец цепи кабелеукладчика свободно лежит в желобе.
Когда комбайн оказывается у нижнего или верхнего штреков, траковая цепь уложена в желобе в один слой от середины лавы до комбайна. При перемещении комбайна от крайнего положения к центру лавы, цепь изгибается и тянется за комбайном. При достижении комбайном второго крайнего положения в лаве, траковая цепь перемещается во вторую половину желоба и петля цепи выпрямляется.

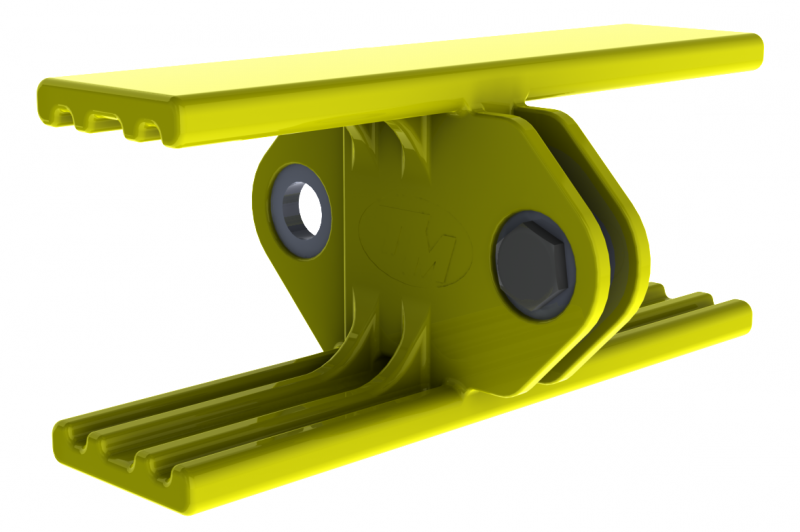

Табличка размеров TM KUO:
| Тип | A | B | C | D | E | B1 |
| 11 | 165 | 85 | 60 | 110 | 390 | 84 |
| 12 | 195 | 85 | 90 | 110 | 390 | 84 |
| 13 | 215 | 85 | 110 | 110 | 390 | 84 |
| 14 | 245 | 85 | 140 | 110 | 390 | 84 |
| 15 | 290 | 130 | 140 | 110 | 390 | 84 |
| 21 | 165 | 85 | 60 | 90 | 300 | 68 |
| 22 | 210 | 85 | 110 | 90 | 300 | 68 |
| 23 | 245 | 85 | 140 | 90 | 300 | 68 |
Табличка размеров TM KUU:
| Тип | A | B | C | D | E | B1 |
| 11 | 165 | 113 | - | 90 | 300 | 58 |
| 12 | 210 | 158 | - | 90 | 300 | 58 |
| 13 | 245 | 193 | - | 90 | 300 | 58 |
| 21 | 165 | 113 | - | 110 | 390 | 78 |
| 22 | 210 | 158 | - | 110 | 390 | 78 |
| 23 | 245 | 193 | - | 110 | 390 | 78 |
