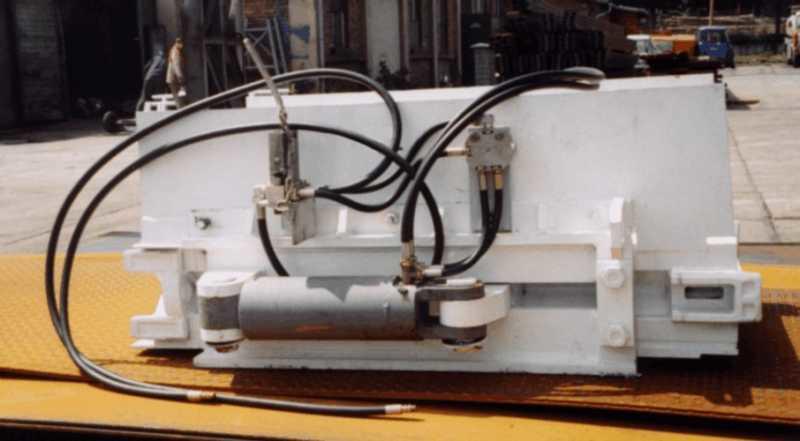

Гидравлическое натяжное устройство HNZ
Служит для натяжения цепей до требуемого уровня, для манипуляции с транспортной цепью, для её освобождения при разъединении и т.п.
Основная длина рештака 1500 мм и с помощью двух гидродомкратов (или натяжных винтов) можно его натянуть до длины 1700 мм. Конструкция рештака позволяет как его уложение на почву, так и повешение к подвесной монорельсе как составную часть повешенного штрекового скребкового конвейера.
| Типовое обозначение: | Ширина: | Применяется с конвейером: |
| HNZ 01 | 600 mm | - |
| HNZ 02 | 700 мм | СЗК 228/732 |
| HNZ 04 | 800 мм | СЗК 228/800, СЗК 228/832 |
Натяжное устройство NZ-F02
Устройство NZ-F02 предназначено для натяжения транспортной цепи скребковых конвейеров 26 х 92 и 30 х 108 с шагом 100, 120 или 200 мм. Служит в качестве вспомогательного оборудования для натяжения цепи при его разъединении и последующем соединении посредством соединяющих звеньев.
Устройство NZ-F02 подготовлено к применению после прикрепления захватов к скребкам и фиксирования их положения болтом. Устройство обеспечивает безопасное разъединение транспортной цепи, с одной стороны, конструкцией захватов фиксированных на скребках, с другой стороны тем, что управление производится с места вне конвейера. Регулирование натяжения контролируется манометром, который является частью гидрораспределения. Выгодой является возможность применения в любом месте конвейера, а также малая масса устройства.
| Применяемый гидродомкрат: | HV 90 / 60 - 500 | |
| Рабочая жидкость: | Эмульсия 23 % Эмульзин H | |
| Рабочее давление: | МПа | 32 |
| Макс. натяжение: | кН | 120 |
| Цепь скребкового конвейера: | мм | 26 x 92 a 30 x 108 |
| Шаг цепи скребкового конвейера: | мм | 100, 120 или 200 |
