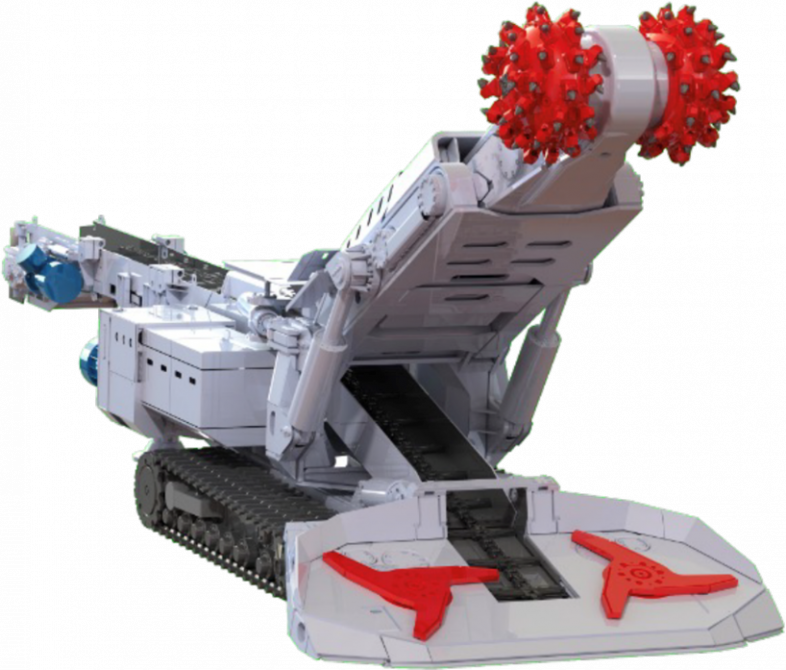

Проходческий комбайн HM 200 предназначен для механизации отбойки и погрузки горной массы на транспортные шахтные средства при проведении выработок во всем диапазоне сечений в шахтах с риском взрыва газа и пыли, кроме пластов, опасных по внезапным выбросам.
Комбайн состоит из органа исполнительного, который предназначен для разрушения в забое угля и породы, питателя и конвейера, которые предназначены для погрузки и транспортировки отбитой горной массы, ходовой части, для передвижения всего комбайна с рабочей и маневренной скоростьями (до 4 м / мин).
Конструкция комбайна, благодаря наличию подъемно-поворотной секции конвейера, позволяет осуществлять погрузку отбитой горной массы в любые транспортные средства шахты (ленточный перегружатель, самоходные тележки (shuttle car) и др.)
| Наименование параметров и размеров | Значение | |
| Размеры комбайна и профиля | ||
| Прочность породы при одноосном сжатии, МПа, макс. | до 120 | МПа |
| Производительность по углю | 1,5…1,8 | м3/мин |
| Диапазон сечений проводимых выработок | 13...40 | м2 |
| Размах стрелы: по ширине | 7,1 | м |
| по высоте | 5,4 | м |
| Макс. продольный уклон | ± 18 | ° |
| Клиренс, мм | 300 | мм |
| Габаритные размеры в транспортном положении | ||
| Длина комбайна с поворотной секцией | 11,5...13,5 | м |
| Ширина по ходовой части | 2,9 | м |
| Высота | 2,56 | м |
| Масса | 69...73 | т |
| Орган исполнительный | ||
| Тип коронок | Поперечные | |
| Номинальная мощность исполнительного органа | 132/160 | кВт |
| Диаметр коронки | 1,2...1,26 | м |
| Частота вращения | 21,5...25,5 | об/мин |
| Конвейер | скребковый | |
| Ширина конвейерного рештака | 0,67 | м |
| Скорость конвейерной цепи | 1,1…1,2 | м/с |
| Высота окна | 0,42 | м |
| Питатель | ||
| Ширина | 3,0/4,0 | м |
| Частота вращения | 20...23 | об/мин |
| Ходовая часть | гусеничная | |
| Рабочая скорость комбайна | 1,5…2,0 | м/мин |
| Скорость движения комбайна | 3,5…4 | м/мин |
| Ширина гусеничной цепи | 0,78 | м |
| Удельное давление на грунт | 0,15 | МПа |
| Гидросистема | ||
| Номинальное давление | 20...21 | МПа |
| Электрооборудование | ||
| Номинальное напряжение | 1140/660 | В |
| Общая потребляемая мощность комбайна | 217...245 | кВт |
| Управление комбайном | Встроенное и дистанционное управление | |
| Электрооборудование изготовлено в соответствии с требованиями директивы 2014/34/EС (ATEX), а также в соотвтетствии с эквивалентными директивами Таможенного Союза и Украины. | ||
