Společnost T Machinery a.s. disponuje novým zkušebním polygonem, primárně určeným pro typové a kusové zkoušení produkovaných důlních zařízení. Společnosti T Machinery a.s. nabízí jak zpracování technických zkoušek dle vlastního zadání zákazníka, tak i přímý pronájem celého pracoviště odborné veřejnosti. Základním prvkem zkušebny je nová trafostanice, poskytující širokou škálu napájecích napětí.

Dostupná napájení pro zkoušená zařízení:

Jmenovité napětí V Jmenovitý výkon kVA Jemnovitý kmitočet Hz Regulace jmenovitého napětí % Elektrická soustava
400/500/660 120 50 -5; -10 IT
660 150 0-320 180V-690V IT
1000/11400 630 50 -20; -15; -10; -5; +5; +10 IT
3300/6000 2500 50 -20; -15; -10; -5; +5; +10 IT


Zatěžování motorů a převodových soustav je možné provést pomocí dvou asynchronních dynamometrů, rekuperujících energii zkušební sestavy zpět do napájecí sítě. Oba dynamometry jsou vybaveny digitální řídící jednotkou, umožňující provoz v režimu pohonu nebo zátěže a otáčkové nebo momentové vazbě. Řídící jednotka je propojena s PC, ve kterém se nachází program pro analýzu a zpracování naměřených dat.



Technické parametry dynamometrů:

Parametr

Dynamometr ASD P153

Dynamometr ASD P500

Jmenovitý výkon

153 kW

500 kW

Otáčky

1500 - 3000 min-1

1500 - 3600 min-1

Moment

974 - 487 Nm

3182 - 1326 Nm

Maximální otáčky / výkon

5000 min-1/ 105 kW

6000 min-1/ 320 kW

 DATA | Zkusebna_letak_6.4.21 | 4zl.jpgDATA | Zkusebna_letak_6.4.21 | 5zl.jpg

Pracovní charakteristiky dynamometru ASD P153 (vlevo) a dynamometru ASD P500 (vpravo)



 Dynamometr ASD P153 je umístěn na pevném podstavci. Jím zatěžované zařízení se kotví na zvedací stůl s rozměry 1 000 x 1 500 mm a nosností 1 500 kg. Dynamometr ASD P500 je umístěn na v podlaze zapuštěné litinové upínací desce o rozměrech 4 500 x 6 300 mm. Zkoušené zařízení se upíná na tutéž desku a vypodkládá na stejnou osovou výšku s dynamometrem. Pro manipulaci s břemeny je určen nad zkušebnou pojíždějící portálový jeřáb s nosností 25 000 kg.

Zkušebna je vybavena precizním výkonovým analyzátorem YOKOGAWA WT1800. S použitím externích převodníků je možné třífázové měření napětí do 8 kV a trojfázové měření proudu do 1000 A. Zkušebna je dále vybavena 16-ti kanálovou mobilní jednotkou měření teplot (12x snímač PT100, 4x termočlánek typu K). Jednotka umožňuje měření teplot v rozsahu 0 – 200°C. Při použití termočlánků je možné přímé měření teplot na živých částech do napětí 660V.

 DATA | Zkusebna_letak_6.4.21 | 9zl.jpgDATA | Zkusebna_letak_6.4.21 | 10zl.jpg

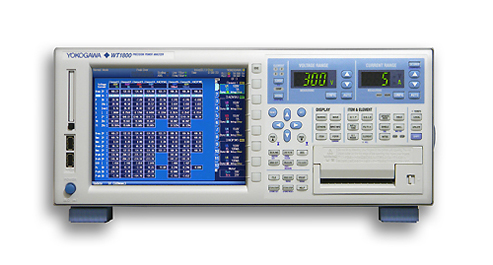

 Výkonový analyzátor YOKOGAWA 1800WT (vlevo) a jednotka měření teplot (vpravo)



Pro chlazení zkoušených zařízení je zkušebna vybavena vlastním chladicím agregátem, který je nezávislý na veřejném vodovodu. Tento chladicí agregát disponuje celkem dvěma okruhy. První okruh je otevřený vodní, s maximálním průtokem 200 l/min při maximálním tlaku 2,75 MPa. Druhý okruh je uzavřený s antikorozním chladivem. Tento disponuje maximálním průtokem 14 l/min a maximálním tlakem 1,2 MPa.
