Specifikace

Trafostanice TPK9S.xxx je konstruována a vyrobena firmou T Machinery a.s. a spolu s měničem kmitočtu je určena pro napájení pojezdových motorů dobývacích kombajnů.

Zařízení je určeno pro provoz v podzemí uhelných a jiných dolů - prostředím s nebezpečím výbuchu.

Zařízení je konstruováno jako trojfázový transformátor, určený pro provoz v důlních, elektrických soustavách s izolovaným uzlem - IT.

Výrobce garantuje vysoký výkon a spolehlivost zařízení v podmínkách se zvýšeným množstvím uhelného prachu, vysokou vlhkostí a teplotou.

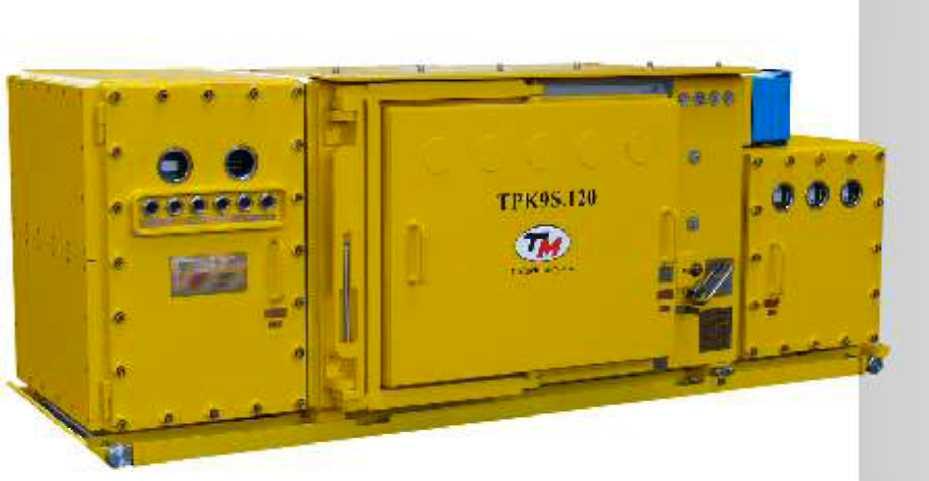

Trafostanice TPK9S.120 je vyrobena v nevýbušném provedení. Je určena pro napájení asynchronních motorů a měničů frekvence řady MFK400, používaných pro napájení pojezdových elektromotorů dobývacích kombajnů, v hlubinných uhelných dolech s nebezpečím výskytu metanu (klasifikace prostředí I M2). Tělo trafostanice TPK9S.120 je vyrobeno jako ocelový svařenec s rychlouzávěrem. Trafostanice TPK9S.120 je konstruována jako třífázový transformátor a je vybavena zařízením pro hlídání izolačního stavu na své sekundární straně. Všechna elektrická zařízení trafostanice jsou umístěna v pevném závěru. Výjimkou jsou pouze jiskrově bezpečné obvody, vyvedené do venkovního prostředí s nebezpečím výbuchu.

Trafostanici TPK9S.120 lze ovládat místně pomocí tlačítek přímo na pevném závěru, nebo dálkově pomocí jiskrově bezpečného převodníku. V hlavním prostoru je umístěn ventilátor, který nucenou cirkulací vzduchu snižuje teplotu v prostoru. Trafostanice TPK9S.120 má záznamník provozních elektrických veličin. Prostor přístrojový má 2 průzory a 6 tlačítek. Za jedním průzorem je LED displej pro sledování provozních stavů transformátoru, jeho ovládacích a hlídacích obvodů. Za druhým průzorem je umístěn indikátor hodnoty svodového odporu. Pomoci tlačítek lze transformátor zapínat, vypínat, provádět testy a deblokace ochran bez nutnosti otevírání pevného závěru.

Parametry

Parametr Hodnota Jednotka
Jmenovitý výkon 120 [kVA]
Jmenovité vstupní napětí 1000/ 1140 [V/AC]
Jmenovité výstupní napětí 400/500/660 [V/AC]
Jmenovitý výstupní proud 104 [A]
Regulace primárního vinutí 0; +5; +10 [%]
Dovolená odchylka primárního napětí naprázdno -20; +15 [%]
Napětí nakrátko 1,7 [%]
Ztráty při chodu nakrátko (APCu) 955 [W]
Ztráty při chodu naprázdno (APFe) 605 [W]
Celková účinnost transformátoru 98,7 [%]
Počet silových kabelových vstupů 2 [ks]
Počet silových kabelových výstupů 2 [ks]
Počet ovládacích kabelových vstupů 2 [ks]
Vněj ší rozměry bez vývodek (délka x výška x hloubka) 2560 x 943 x 916 [mm]
Hmotnost 2 550 [kg]
Stupeň ochrany krytem IP 54 -
Provozní teplota okolí 0 až+40 [°C]
Způsob aktivního chlazení interní nucená cirkulace vzduchu -

Referenční realizace

Podívejte se na mapu níže - jsou tam vynesené body, kde všude jsme Trafostanice TPK9S realizovali / dodávali.
